Yatay Bilyeli Değirmen

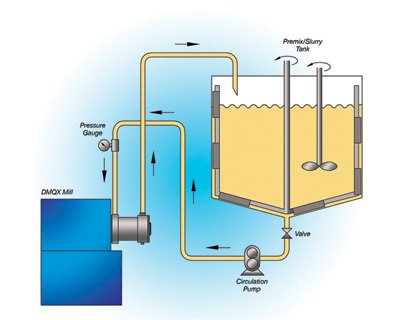

Bilyeli Değirmen ve Sirkülasyonlu Öğütmenin avantajlarını birleştiren Yatay Sirkülasyonlu Bilyeli Değirmen

Sirkülasyonlu Öğütme, ekipman ve öğütme ortamına diğer birçok öğütme ekipmanı seçeneklerinden daha düşük maliyetli bir sermaye yatırımı sağladığı için büyük miktarlarda malzemenin öğütülmesi için uygun maliyetli bir çözümdür.

Sirkülasyonlu öğütmenin ilave faydaları arasında daha dar bir partikül boyut dağılımı, bulamacın sürekli olarak izlenmesi, bulamaç öğütme işlemi sırasında herhangi bir zamanda ön karışım tankına içerik eklenmesi ve bulamaç öğütme işleminde sadece 15-25 saniye harcadığından sıcaklığın daha kesin bir şekilde kontrol edilebilmesidir.

DMQX® Yatay Bilyeli Öğütme Sisteminin hem Laboratuvar hem de Üretim ölçekli modelleri mevcuttur.

Genel Özellikler/Avantajları

    Sistem hem sirkülasyon hemde sürekli modda çalışır
    Diskler/Şaft sertleştirilmiş çelik, 440C paslanmaz çelik veya zirkonyum oksit olarak seçilebilir
    Ayırma halkası sertleştirilmiş çelik, 440C paslanmaz çelik veya zirkonyum oksit seçilebilir
    Öğütme haznesi 304 paslanmaz çelik veya poliüretan, alumina veya zirkonyum oksit kaplamalı seçilebilir
    Kartuş tip çift mekanik salmastra ile bakım kolaylığı
    Kolayca ayarlanabilen ürün boşaltma açıklıkları verimi en üst düzeye çıkarır ve 2 mm'den 0,3 mm'ye
    veya daha küçük bir öğütme medyası barındırır
    Değişken frekans sürücüleri standarttır
    Veri toplama için sistemler uyarlanabilir
     Kurulum ankraj cıvatası veya özel temel gerektirmez

TEKNİK VERİLER
		Lab Tipi Modeller
MODEL		DMQX-07	DMQX-2
Öğütme Tank Kapasitesi	(galon) (litre)	0.20 0.75	0.53 2.0
Bilye Hacmi	(galon) (litre)	0.11 0.43	0.27 1.01
Tavsiye edilen Tank Hacmi	(galon) (litre)	0.26-5 1-20	5-10 20-40
Pompalama Hızı	(GPM)	0.45	0.80
Motor Kapasitesi	(hp) (kW)	5-7.5 4-5.5	7.5-10 5.5-7.5
Hız	(rpm)	Max. 2900	Max. 2000

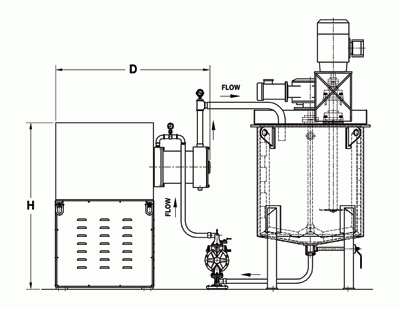

Ebat D x G x Y	(in.) (mm)	30 x 21 x 34 760 x 535 x 865	34 x 26 x 44 865 x 660 x 1120
Ağırlık	(lbs.) (kg)	300 135	900 410
Eğer istenilirse, bu yatay değirmen CE belgeli olarak da verilir













































TEKNİK VERİLER
		Üretim Tipi Modeller
MODEL		DMQX-5	DMQX-10	DMQX-20	DMQX-40	DMQX-80
Öğütme Tank Kapasitesi	(gals) (liters)	1.32 5.0	2.64 10.0	5.28 20.0	10.57 40.0	21.13 80.0
Bilye Hacmi	(gals) (liters)	0.66 2.50	1.40 5.30	2.77 10.50	5.63 21.30	11.25 42.60
Tavsiye Edilen Tank Hacmi	(gals) (liters)	12-25 50-100	25-50 100-200	50-100 200-400	100-200 400-800	200-400 800-1600
Pompalama Hızı	(GPM)	2.75	6.00	12.00	24.00	48.00
Motor kapasitesi	(hp) (kW)	10-15 7.5-11	20-25 15-18.5	40-50 30-37	75-100 55-75	100-125 75-90
Hız	(rpm)	Max. 1500	Max. 1200	Max. 900	Max. 700	Max. 600
Ebat D x G x Y	(in.) (mm)	38 x 32 x 50 965 x 810 x 1270	48 x 34 x 55 1220 x 865 x 1400	62 x 40 x 60 1575 x 1015 x 1525	66 x 50 x 70 1670 x 1270 x 1780	86 x 55 x 80 2190 x 1400 x 2030
Ağırlık	(lbs.) (kg)	1400 635	1800 820	2400 1090	5000 2270	6500 2950
Eğer istenilirse, bu yatay değirmen CE belgeli olarak da verilir
