Floresans Görüntüleme ile Yüzey Temizliği ve Filmik Kontaminasyon Kontrolü

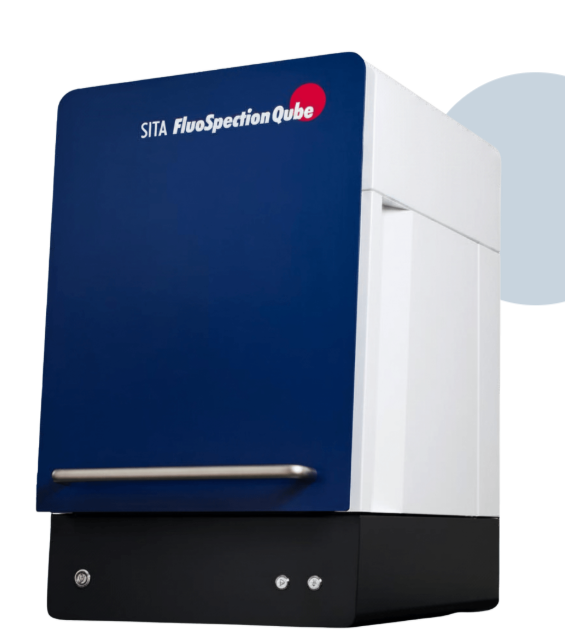

SITA FluoSpection Qube, parçaların ve bileşenlerin yüzey temizliğini UV floresans görüntüleme ile kontrol eden bir inceleme sistemidir. Sistem, filmik kontaminasyonların yüzey üzerindeki dağılımını görüntüler, ölçer ve sonuçları dokümante eder.
Yağ, gres, metal işleme sıvıları ve ayırıcı maddeler gibi organik kalıntılar UV ışık altında floresans oluşturur. FluoSpection Qube bu floresansı yüksek hassasiyetli bir kamera ile görüntüler ve yüzeydeki kontaminasyonun seviyesini değerlendirir.
FluoSpection Qube yalnızca tek bir ölçüm değeri vermez. Test edilen yüzeyin floresans görüntüsünü oluşturarak kontaminasyonun nerede ve nasıl dağıldığını gösterir.
Ölçüm sonuçları RFU (Relative Fluorescence Units) cinsinden normalize edilir. Daha düşük RFU değeri daha temiz bir yüzeyi ifade eder.
Yüzeyin tamamı değerlendirilebildiği gibi, belirli fonksiyonel veya kritik bölgeler de ayrı olarak analiz edilebilir. Böylece sızdırmazlık, yapıştırma veya temas yüzeyleri gibi önemli bölgeler ayrıca kontrol edilebilir.
Yüksek çözünürlüklü görüntüleme sayesinde kompleks geometrili ve geniş yüzeyli parçalar da incelenebilir. Farklı konumlardan alınan görüntüler birleştirilerek daha geniş test alanlarının değerlendirilmesi mümkündür.

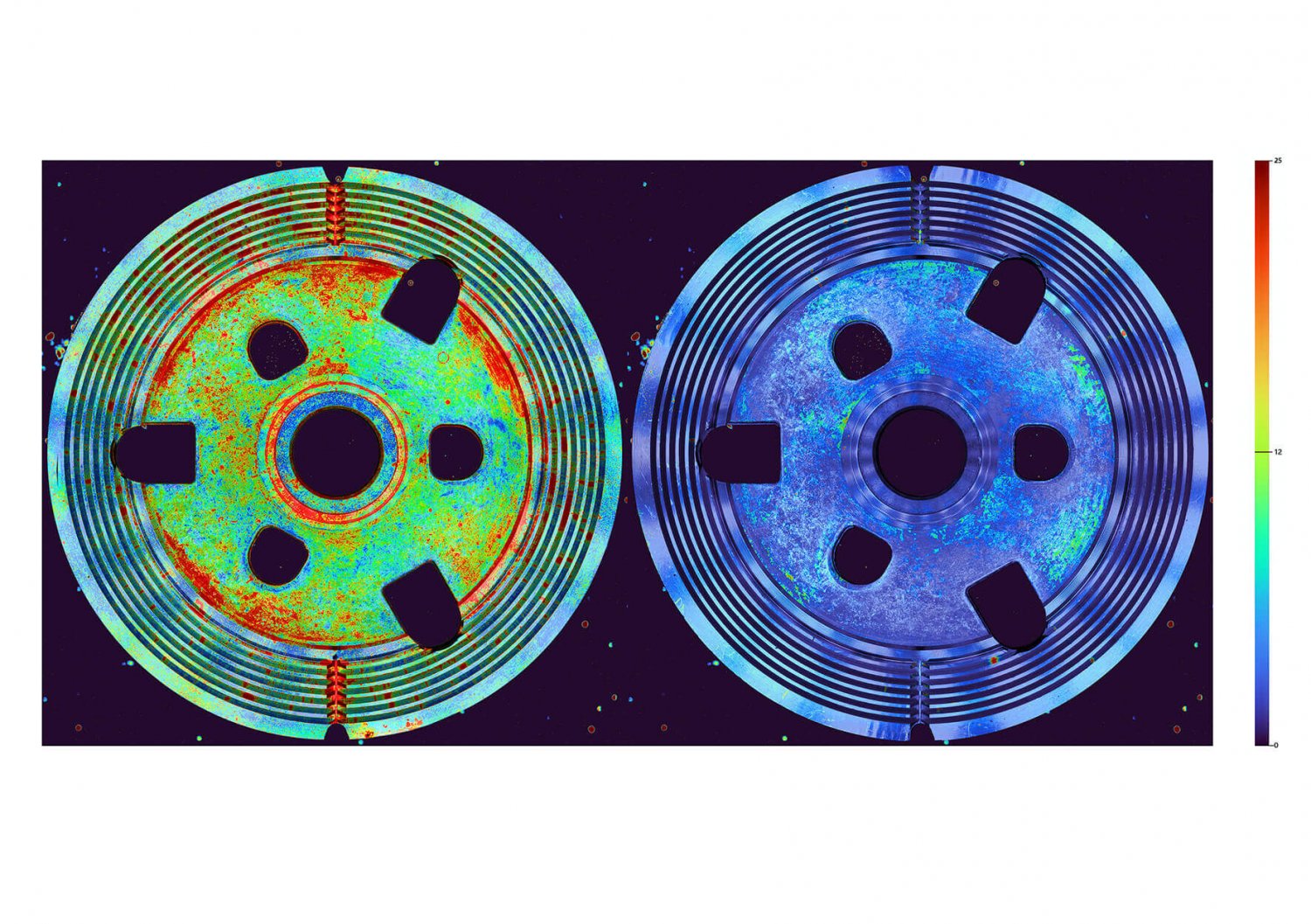

SITA FluoSpection Qube, temizlik proseslerinin kontrolü ve optimizasyonunda kullanılabilir. Farklı parçalar veya farklı temizlik koşulları karşılaştırılarak yüzeyde kalan kontaminasyonlar ve homojen olmayan temizlik sonuçları belirlenebilir.
Ölçüm sonuçları belirlenen limit değerlerle karşılaştırılabilir ve sonuçlar kalite kontrol süreçleri için dokümante edilebilir.
FluoSpection Qube'un ölçüm yöntemi, organik filmik kontaminantların floresans özelliklerine dayanır. Parça, UV ışık ile homojen şekilde aydınlatılır. Yüzeyde bulunan kontaminasyon floresans oluşturur ve bu sinyal kamera tarafından görüntülenir.
Floresans görüntüsünden elde edilen veriler, SITA floresans standartlarına göre normalize edilerek RFU (Relative Fluorescence Units) cinsinden değerlendirilir. Böylece hem ölçüm değeri hem de kontaminasyonun yüzey üzerindeki dağılımı elde edilir.
| Ölçüm büyüklüğü | Floresans şiddeti, RFU (Relative Fluorescence Units) |
| Cihaz boyutları (Y x G x D) | 83 x 65 x 70 cm |
| Ölçüm tablası | 350 x 350 mm, yüksekliği ayarlanabilir |
| Maksimum test parçası boyutu | 300 x 300 x 300 mm |
| Test alanı | 300 x 300 mm |
| Kalibre edilmiş ölçüm ve görüntüleme alanı | 100 x 100 mm |
| Piksel çözünürlüğü | 40 µm |
| Aydınlatma | UV-LED alan aydınlatması, 365 nm, maksimum 150 W |
| Kamera | 5 MP HD endüstriyel kamera |
| Tespit dalga boyu | 460 nm |
| Pozlama süresi | 10 saniyeye kadar |
| Ağırlık | Yaklaşık 60 kg |
| Güç beslemesi | 80–264 V AC, 47–63 Hz, 160 W |
SITA FluoSpection Qube'un PC yazılımı, ölçümden görüntü analizine ve raporlamaya kadar tüm inceleme sürecini yönetir.
Yazılım; beyaz ışık ve floresans görüntüleme, RFU cinsinden normalize edilmiş görselleştirme, tüm yüzeyin veya seçilen bölgelerin değerlendirilmesi, limit değer kontrolü, farklı ölçümlerin karşılaştırılması ve ölçüm sonuçlarının raporlanmasını destekler.
